Универсальный комплекс Рифей-Буран+Бетон-45

7 458 000 руб.
7 010 520 руб. с учетом НДС 20%

Товарный бетон: до 45 м3/час
Камень пустотелый 390х190х188 мм: 600 шт/час
Плитка тротуарная 200х100 мм кв. м: 60 м2/час
Камень бордюрный 1000×300×150 мм: 80 шт/час

Технические характеристики:

Смеситель: БП-2Г-1500 двухвальный, с горизонтальным расположением валов
Установленная мощность: 84,5 кВт
Масса: 19 300 кг
Длина: 23 000 мм
Ширина: 9 300 мм
Высота: 8 000 мм
Режим работы: автоматический/автоматический
Гарантия: 2 года
Информация о предоплате: Предоплата 100%

Особенности:

1.Одно рабочее место, принцип «Одна кнопка»;
2. Максимально защищен от «человеческого фактора»;
3. Большой запас прочности металлоконструкций;
4.Высокое качество продукции за счет применения «ударной вибрации»;
5. Высокая точность дозации компонентов, погрешность±1%

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    Поле проверки на робота должно быть заполнено.
    Необходимо ваше согласие на обработку персональных данных

    Описание

    РБУ-45 + вибропресс Рифей-Буран.
    Многофункциональный автоматизированный комплекс для производства мелкоштучных бетонных изделий и товарного бетона Рифей-Буран-Бетон 45.
    Состоит из стационарного автоматического бетонного завода "Рифей-Бетон-45" и мощного автоматического формующего блока, вибропресса "Рифей-Буран".
    Комплекс предназначен для:
    1) Изготовления различных бетонных смесей (подвижных и полусухих) и строительных растворов
    2) Производства различных мелкоштучных строительных материалов методом полусухого вибропрессования, таких как керамзито-шлако-пескоблоков, стеновых, перегородочных и облицовочных камней, лестничных проступей, бордюров дорожных и тротуарных, тротуарной плитки (брусчатки), лотков, столбов ограждений, решёток для откосов, вазонов, ригелей, теплоблоков и прочего.

    СОСТАВ И СХЕМА

    Бетонный завод состоит из каркасной эстакады на которой установлен двухвальный бетоносмеситель объёмом 1500 литров, с верху него установлены дозаторы воды и цемента. Дозатор заполнителя инертных материалов представляет из себя четыре бункера по 7 м3 каждый с взвешивающим и подающим транспортерами в скип. Силос цемента (доп. опция) или растариватель биг-бегов (опция). Транспортер шнековый для подачи цемента идет в комплекте. Пульт управления заводом может устанавливаться в любом удобном месте. Лебёдочный привод скипа закреплён на фундаменте около эстакады.
    Перекидной (поворотный) ленточный транспортер установлен на раме эстакады, под ним установлен формующий блок вибропресса Рифей-Буран с модулем подачи поддонов.

    Схема бетонного завода+ Формующий блок

    Название & Состав
    Цена
    Вибропресс Рифей-Буран
    Вибропресс Рифей-Буран

    1. Формующий блок Рифей Буран
    2. Модуль загрузки смеси
    3. Модуль подачи поддонов
    4. Маслостанция
    5. Автоматический пульт управления
    6. Пуансон-матрица (1 шт, стоимостью 140 т.руб.)
    7. Стеллаж (1 шт)
    8. Траверса съёма стеллажей
    9. Поддон технологический (12 шт)
    2 720 000 руб.
    с учетом НДС 20%
    Рифей-Бетон-45
    Рифей-Бетон-45

    1. Двухвальный бетоносмеситель (БП-2Г-1100)
    2. Подъемник скиповый с лебедкой (ПС-1400)
    3. Дозатор заполнителя (ДЗ-24, 2х12- два бункера по 12м/куб каждый)
    4. Дозатор цемента (ДЦ-400)
    5. Конвейер винтовой КВ-6 метров
    6. Дозатор для воды (ДВ-300)
    7. Система автоматического управления, пульт ПУ-А
    8. Пневмооборудование, компрессор С416М
    9. Эстакада (Э-2)
    10. Комплект для монтажа и сборки, включающий фундаментные болты, метизы, провода и т. п.
    11. Руководство по эксплуатации. Паспорт.

    4 510 000 руб.
    с учетом НДС 20%
    Конвейер ленточный выкатной КЛ-500-5,0-В
    Конвейер ленточный выкатной КЛ-500-5,0-В

    1. Опора конвейера (в сложенном положении)
    2. Конвейер ленточный&nbsp
    3. Воронка приемная&nbsp
    4. Отбойник&nbsp
    5. Цепь приводная&nbsp
    6. Паспорт. Руководство по эксплуатации

    228 000 руб.
    с учетом НДС 20%
    Сборочный комплект и документация
    Сборочный комплект и документация

    1. Паспорт. Руководство по эксплуатации
    2. Метизы для сборки
    3. Комплект ЗИП

    Комплект поставки

    Базовый комплект поставки
    Название & Состав
    Цена
    Модуль цветного слоя
    Модуль цветного слоя

    1. Модуль цветного слоя
    2. Пульт управления
    3. Комплект сборочно монтажный
    4. Руководство по эксплуатации

    198 340 руб.
    с учетом НДС 20%
    Подъёмник (Снижатель) бесстеллажный
    Подъёмник (Снижатель) бесстеллажный

    1. Модуль загрузки поддонов в подъемник

    2. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)

    3. Пульт управления (опция)

    4. Установка насосная/маслостанция (опция)
    от 440 000 руб.
    с учетом НДС 20%
    Автоматическая система пакетирования "П"
    Автоматическая система пакетирования "П"

    1. Пакетировщик
    2. Установка насосная пакетировщика
    3. Модуль подачи паллет с магазином паллет (товарных поддонов)
    4. Пульт управления
    5. Рольганг
    6. Модуль разгрузки поддонов (опция) Применяется в стеллажной схеме. Цена 255 000р.

    от 2 408 000 руб.
    с учетом НДС 20%
    Силос цемента СЦ-50
    Силос цемента СЦ-50

    1. цементная банка

    2. лестница с ограждением

    3. ограждение верхней площадки

    4. труба для закачивания цемента

    5. руководство по эксплуатации

    425 000 руб.
    с учетом НДС 20%
    Дозатор хим добавок ДП-60
    Дозатор хим добавок ДП-60

    1. Металлический шкаф
    2. Электронное табло
    3. Электронасос
    4. Силовая пускозащитная аппаратура
    5. Преобразователь расхода и трубопроводная арматура
    6. Руководство по эксплуатации

    77 000 руб.
    с учетом НДС 20%
    Пульт ПУ-3.0
    Пульт ПУ-3.0

    Пылевлагозащищеный корпус пульта управления и силового щита;

    Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

    Сенсорная панель оператора Weintek;

    Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
    Степень защиты пульта управления IP54;

    Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

    Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

    Руководство по эксплуатации.

    392 000 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-2
    Растариватель цемента РЦ-2

    1. Рама
    2. Бункер с инспекционным люком
    3. Система ножей для вспарывания биг-бега
    4. Защитная решетка
    5. Виброопоры - 8 штук
    6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
    7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
    8. Пульт управления тельфером
    9. Траверса для захвата мешков
    10. Паспорт на растариватель

    281 000 руб.
    с учетом НДС 20%
    Поддоны фанерные
    Поддоны фанерные

    Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

    Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 670 рублей/штука

    Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 960 рублей/штука

    Поддон 450х450×20 мм - для Рифей-Кондор – 280 рублей/штука

    от 280 руб.
    с учетом НДС 20%

    Дополнительные опции

    Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб.

    Технические характеристики

    Производительность комплекса при изготовлении:
    товарный бетон -до 45 м3 бетона в час
    камней пустотелых 390х190х188 мм - 600 шт./час
    камней перегородочных 120мм - 900 шт./час
    камней бортовых БР 100.30.15 - 80 шт./час
    плитки тротуарной “прямоугольная”, 200х100 мм - 3000 шт./час (60 м2)

    Размеры поддона для формования 1150х600х40 мм
    Размеры зоны формования на поддоне 1000х500 мм
    Продолжительность одного цикла формования 30-45 сек
    Высота формуемых изделий 50-230 мм
    Смеситель БП-2Г-1500 двухвальный, с горизонтальным расположением валов, V=1,5 м³
    Количество бункеров для заполнителя - 4 шт.
    Объем бункеров для заполнителя общий - 28 м³

    Максимальная доза взвешивания, кг:
    -дозатор заполнителя - 2000
    -дозатор цемента - 400
    -дозатор воды - 300

    Установленная мощность - 84,5 кВт
    Режим работы – автоматический/автоматический
    Обслуживающий персонал – 3-4
    Условия эксплуатации при температуре окружающей среды +5...+45

    Габаритные размеры:
    Длина (без учета силоса) - 23 000 мм
    Ширина – 9 300 мм
    Высота (без силоса) – 8 000 мм
    Масса (без силоса) – 19 300 кг

    Привод затвора пневматический
    Компрессор Abac
    Пневматика Camozzi
    Весовая система дозирования тензодатчики CAS
    Точность дозирования ±2%
    Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
    Вредные выбросы - отсутствуют.
    Организация производства РБ+вибропресс Рифей

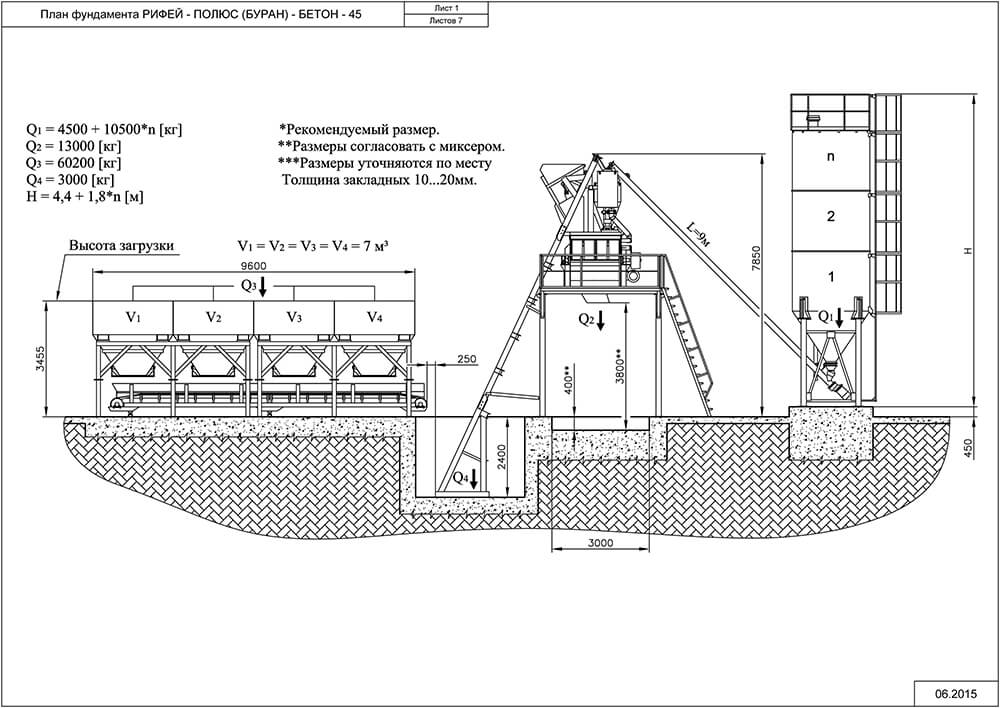

    План фундамента

    План фундамента РБ-45-Буран
